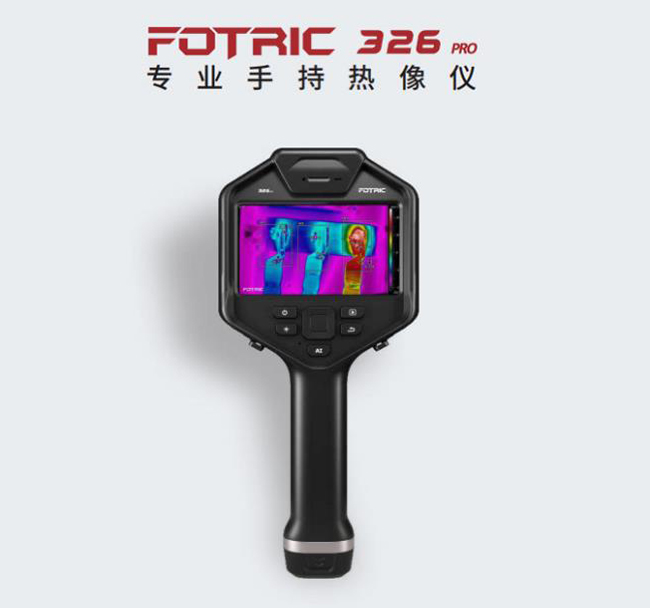

FOTRIC 326Pro参数说明

一、主要特性

【探测器像素】：384×288

【SR超素功能】：增强至768×576像素

【热灵敏度(NETD)】：<0.03°C@30°C

【视场角(FOV)】：25°× 19°

【空间分辨率(IF0V)】：1.14mrad

【最小成像距离】：0.1m

【选配镜头】：支持选配广角镜头，长焦镜头

【镜头识别】：自动识别和校准，无需手动切换

【快捷的手动对焦】：逆时针转动近焦，顺时针转动远焦

【MagicThermal 细节增强成像技术】：开启MagicThermal多色动态成像功能,能够在实时热像画面中，通过触控的方式呈现目标区域的彩色热成像,其他区域则以黑白热成像显示

【WiFi-FTP数据快传】：支持无线连接至PC或智能手机,采用FTP协议远程传输热像数据

【全制式定位系统】：支持北斗/GPS/GLONASS卫星定位，位置信息可以保存至每张静态热像图中

【全方位自动定向】：支持全方位自动定向，记录被测目标所处的安装位置;方向信息可保存至每张静态热像图中

【全方位自动定向支持】：全方位自动定向，记录被测目标所处的安装位置;方向信息可保存至每张静态热像图中

【自动命名热像图】：支持扫描二维码扫码命名;支持AI语音听写命名(连网);支持AI文本识别命名(连网);支持键盘输入命名

【收藏标注】：对于感兴趣的热像图可以添加收藏标注，并且在热像仪的图库内快速查找到标注过的图片

【适用于单手使用的舒适耐用设计】：有

二、测温分析

【测温范围】：-20*C~150*C;0*C~650°C;智能切换温度量程

【温度测量精度】：±2°C或±2% (在环境温度10°C-35°C时，取读数较大值)

【全屏温升测试】：自动计算出整个热像画面的温升数值，屏蔽环温干扰

【相间温差测试】：自动计算出电气设备的相间温差数值

【中心点测温】：有

【中心框测温】：有

【可移动点测温】：支持4个点

【可移动区域测温】：支持4个区域(圆形或矩形)

【可移动线测温】：支持1条线

【高低温点定位】：支持全屏高低温点定位和区域内高低温点定位

【全屏发射率校正】：支持自定义设置和调用内置材料发射率表

【分区发射率校正】：针对测量区域单独设置发射率，并且不影响全屏发射率

【反射温度补偿】：有

【环境温度补偿】：有

【环境湿度补偿】：有

【测量距离补偿】：有

【外部光学透过率补偿】：有

三、图像显示

【Gorilla Glass防爆触摸屏】：显示像素：1280*720，显示尺寸：5英寸,采用大猩猩防爆盖板玻璃的IPS LCD触摸显示屏

【图像叠加信息设置】：支持灵活设置热像图上的显示信息

【测温标识显示设置】：支持对测温标识的参数显示进行设置

【内置数码照相机(可见光)】：1300万像素，工业级数码照相机

【LED照明灯】：支持手电筒照明和闪光灯模式

【画中画(PIP)】：红外图像的显示尺寸可以任意调节和移动位置

【MagicThermal 专用调色板】：2个MagicThermal专用调色板(铁红/高对比度)

【标准调色板】：15个标准调色板

【反转调色板】：15个反转调色板

【IREdge画面增强】：支持热像画面增强

【自动温宽模式】：自动调整热像图的水平和跨度

【手动温宽模式】：手动调整热像图的水平和跨度，支持滚轮快速调节/热像图最大温度和最小温度调节/热像图温宽跨度调节

【MagicThermal 触控温宽模式】：根据手指触控快速调节热像图的水平和跨度，支持触控选择热像图温宽的最大值和最小值

【最小温宽范围(手动模式)】：2°C

【最小温宽范围(自动模式)】：3°C

【顔色报警】：支持温度之上/之下/之间

四、数据存储

【存储介质】：标配32GB的内存卡，支持热插拔

【本机全辐射图像分析(在热像仪上)】：可以在热像仪上编辑和分析已经保存的全辐射热像图

【本机全辐射视频分析(在热像仪上)】：可以在热像仪上编辑和分析已经保存的全辐射热像视频

【图像捕捉/查看制】：可以单手冻结/保存/查看图像

【图像文件格式】：带有温度数据的JPEG热像图;不带温度数据的JPEG图片;MPEG4格式的非辐射视频;IRS格式的全辐射 热像视频(带有温度数据的视频)

【图像查看】：缩略图预览，连拍图片预览,全屏编辑分析

【图像预览格式】：全辐射热像图片、可见光图片、画中画图片、连拍热像图片、全辐射热像视频、非辐射热像视频

【分析软件】：AnalyzIR专业热像分析软件

【软件导出文件格式】：JPEG/BMP/AVI/MPG4/IRS

【语音注释】：每幅图像可以备注200s语音注释;可在热像仪上回放查看;支持蓝牙耳机语音输入和热像仪麦克风的语音输入

【文本注释】：支持键盘输入和语音听写输入(需要连接网络)

【视频录制】：支持热像仪本机录制全辐射热像视频;支持热像仪本机录制非辐射热像视频;支持热像仪与PC连接录制全辐射热像视频流

【远程显示査看】：通过Type-C3.0接口连接PC实时查看全辐射热像视频流;通过HDMI高清接口连接到显示屏或投影仪

【远程控制操作】：通过连接FOTRIC AnalyzIR专业分析软件进行远程操作控制

【自动捕捉】：录制间隔支持1-12Hz可调;快拍间隔支持2s-60m59s可调

五、电源系统

【电池可现场更换/可充电】：2块可充电锂离子电池;电压：7.4V;容量：3500mAh

【电池使用时间】：单块连续使用时间〉4小时

【电池充电时间】：2.5小时充至90%电量

【电池充电系统】：双电池座充,带有LED状态指示灯;DC 12V，3A输出

【交流电工作】：可外接电源充电，AC100-240V，50/60Hz输入

【节能模式】：用户可选的息屏、睡眠、关机模式

六、通用指标

【探测器响应波段】：7 μm~14μm

【探测器类型】：非制冷型红外焦平面探测器

【探测器像元间距】：17μm

【图像帧频】：60Hz

【图像模式】：红外光图像、可见光图像、画中画、全辐射热像视频、非辐射热像视频、MagicThermal细节增强模式

【数字变焦】：1-4倍，支持滚轮连续可调

【声音报警】：可以分区单独设置报警阀值,支持髙温报警和低温报警

【设备接口】：支持SIM接口、USB Type-C3.0接口、Micro HDMI高清视频接口、SD卡接口

【WiFi连接】：支持2.4GHz 与5GHz 频段,支持802.Ua/b/g/n/ac

【Bluetooth 连接】：支持BT4.2 LE,连接至蓝牙耳机

【USB接口】：USB Type-C类型;符合USB 3.0/2.0规范,支持USB OTG;USB 3.0最高速率达5Gbps;USB 2.0最高支持480Mbps,且向下兼容全速(12Mbps)模式

【HDMI接口】：Micro HDMI类型，符合HDMI 1.4规范，支持传输1080p的图像视频

【SD存储卡接口】：支持SD 3.0,最高速率达104MB/S,支持热插拔;可以同时支持SD, SDHC, SDXC卡,WiFi SD卡,最大扩展 支持2TB;带读写指示灯

【激光指针】：专有按键激活;激光等级：2级;波长：635nm;功率:〈1mW

【工作温度】：-20°C~50°C

【存放温度】：-40°C~70°C

【相对湿度】：<95%RH

【EMC电磁兼容性】：静电放电:接触放电 4kV,空气放电 8kV,满足(GB/T 17626.2-2018/IEC6100042:2008,符合 GB/T 18268.1-2010 表 A1) 射频电磁场辐射：3Wm(80MHz~lGHz),3Wm(1.4GHz~2GHz), lWm(2.0GHz~2.7GHz),满足(GB/T 17626.3-2016 /IEC61000432010,符合GB/T 18268.1-2010SA.1)工频磁场：100A/m,满足(GB/T 17626.8-2006/1 EC610004-&2001)

【安全性】：SELV(安全特低压电路)(GB4943.1-2011/IEC60950-l:2005)

【抗振动】：2g (GB/T 2423.10-2008/IEC 60068-2-6:1995)

【抗冲击】：25g(GB/T2423.5-2019/IEC60068-2-27:2008)

【抗碰撞】：带包装箱 10g(GB/T2423.6-1995/IEC60068-2-29:1987)

【抗跌落】：设计为2m抗跌落

【防护等级】：IP54,防尘封口保护,全方位防水;满足(GB/T 4208-2017/IEC60529:2013)

【尺寸(高X宽X长)】：312.8mmX 123.3mm X 139.2mm

【三脚架安装底座】：UNC ¼"-20接口可直接连接三脚架

【重量(含电池)】：< 1kg (不含镜头)

【外壳材质】：硬胶:PC+ABS,软胶:TPE,镁合金,阻燃等级:UL94 HB

【保修期】：整机2年(可选配延长保修期),核心探测器10年

【建议的校准周期】：2年(假定正常操作和老化)

【支持的语言】：中文、英文

七、产品标配

红外热像仪主机、镜头、镜头盖、可充电锂电池2块、座充、电源适配器、USB Type-C至USB接口线缆、Micro HDMI接口至HDMI接口 线缆、SD卡、SD卡du ka qi、附件袋(手腕带、2个手腕带固定架、2个M4*8螺钉、挂绳、内六角扳手、取卡针)、资料袋(装箱单、标定证书、 用户手册、合格证、保修卡、光盘)、便携软包、硬质便携箱。
